Hoe werkt deze truuk?
Bekijk voor de duidelijkheid de foto's op de foto pagina.

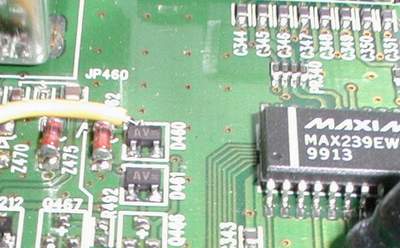

De scart schakelspanning van pin 8 staat op 2 dioden.
Dit zijn diode D460 en D461
Deze dioden zijn SMD en hebben aan de anode twee pootjes en aan de kathode een pootje.
De kant met een pootje is naar de achterkant van de Hummie gemonteerd.
Er zijn verschillende versies van de print, dus kijk even waar de dioden ergens gemonteerd zijn.
Op de foto pagina staan 2 verschillende voorbeelden.
In ieder geval gaat het dus om de dioden D460 en D461.

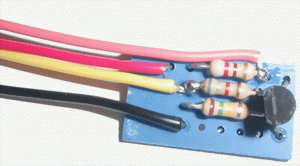

Aan deze kant kunnen we zien of de scart pin 8 aan of uit staat, dus daar wordt onze sensor-draad op aangesloten.
De negatieve voeding kan van een willekeurig GND punt gepakt worden, ik heb hier de GND van C 443 genomen.
De 12 volt komt van U 211, een 78L12.
Daar is het pootje dat het meest naar de achterkant van de box zit het juiste punt.
Tenslotte wordt pin 6 van de kaartlezer beinvloed door onze schakeling.
Doordat deze pin aan GND wordt gelegd, wordt geregistreerd dat de kaart in de lezer zit.




Vragen / opmerkingen hier

Een nadeel:
Met de aanpak zoals die hier beschreven staat, WERKT het originele kaartcontact NIET MEER.
Dat is het offer voor de eenvoud van deze schakeling.
Er wordt gewerkt aan een verbetering, zodat dit geen probleem meer is.
Maar omdat ik hier geen hummie heb, kan ik niet echt direkt experimenteren.
Dus kom eens terug als je meer wil weten!

Inmiddels ben ik wel zover dat het iets ingrijpender is om de originele kaartreset weer te laten werken:
Er moet een printspoor(leiding) onderbroken worden om dat voor mekaar te krijgen.
Het ziet er verder naar uit dat ook deze toevoeging slechts enkele onderdelen behoeft, zodat je voor minder dan een knaak klaar bent.
